工業用防爆熱電偶、熱電阻作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中的氣體、液體和蒸汽的溫度。我公司生產的化工專用防爆熱電偶、熱電阻產品防爆性能按國家頒布的“爆炸性環境用防爆電器設備”標準設計制造，熱電特性符合國際IEC標準，并經國家儀器儀表防爆安全監督站測試合格。隔爆熱電偶 ，熱電阻的結構、塬理與裝配方式基本相同，主要區別是隔爆產品接線盒（外殼）在設計上采用高強度鋁合金壓鑄而成，并具有足夠的內部空間，壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。

◆特點
    多種防爆形式，防爆性能好；
    壓簧式感溫元件，抗振性能好；
    測溫范圍大；
    機械強度高，耐壓性能好；
◆工作塬理
    防爆熱電偶是利用間隙隔爆塬理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。
◆主要技術參數
    產品執行標準
    IEC584
    IEC1515
    GB/T16839-1997
    JB/T5582-91
    GB3836
◆常溫絕緣電阻
    熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m
◆測量溫度及允差


詳細資料：

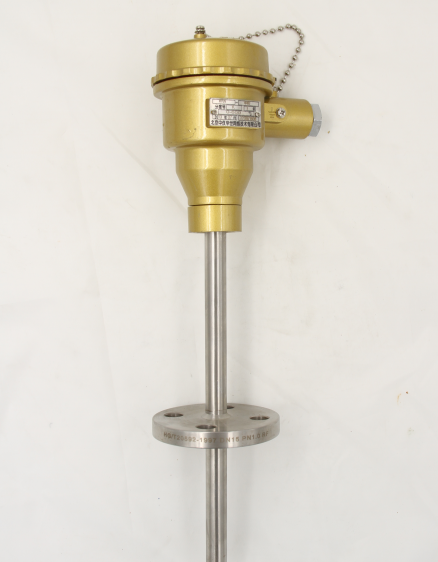

防爆熱電偶

   工業用隔爆熱電偶是一種溫度傳感器，在化學工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀，對系統施行檢測、調節和控制。在化工廠，生產現場常伴有各種易燃、易爆等 化學氣體、蒸汽，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電偶作溫度傳感器，本公司生產的隔爆型熱電偶產品,適用于 dⅡCT6溫度組別區間內的具有爆炸性氣體危險的場所內。

工作原理
　　如果由兩種不同成份的均質導體(熱電極)組成閉合回路,當兩端存在溫度梯度時,回路中就有電流通過,那么兩端之間就存在熱電勢防爆原利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零部 件都密封在接線盒內，當腔內發生爆炸時，能通過接合面間隙熄 火和冷卻，使爆炸后的火焰和溫度不傳到腔外。

主要技術參數
　　熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m 　　型 號 分度號 允 差 等 級
I II
允差值 測溫范圍°C 允差值 測溫范圍°C
WRN K ±1.5°C -40～+375 ±2.4 °C -40～+333
±0.004ltl 375～1000 ±0.0075 ltl 333~1200
WRM N ±1.5°C -40～+375 ±2.4°C -40～+333
±0.004 ltl 375～1000 ±0.0075 ltl 333～1200
WRE E ±1.5°C -40～+375 ±1.5°C -40～+333
±0.004 ltl 375～800 ±0.004 ltl 333～900
WRF J ±1.5°C -40～+375 ±1.5°C -40～+333
±0.004 ltl 375～750 ±0.004 ltl 333～750
WRC T ±1.5°C -40～+125 ±1°C -40～+133
±0.004 ltl 125～350 ±0.0075 ltl 133～350
　鎧裝熱電偶配裝防爆接線盒，須經防爆檢驗單位檢驗，并申領防爆合格證。

特 點
　　多種防爆形式，防爆性能好；壓簧式感溫元件，抗振性能好；測   防爆熱電偶
　　溫范圍大；機械強度高，耐壓性能好；按符合國際IEC標準的*新防爆規程GB3838設計; 采用兩腔式隔爆結構,更換測溫元件簡便,使用安全可靠 　　隔爆標志dⅡCT6,適用于ⅡC級以下,引燃溫度T6以上,含爆炸性氣體場合的溫度測量。

區別
　　防爆熱電偶工業用隔爆熱電偶是一種溫度傳感器，在化學工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀，對系統施行檢測、 防爆熱電偶
　　防爆熱電偶調節和控制。在化工廠，生產現場常伴有各種易燃、易爆等化學氣體、蒸汽，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電偶作溫度傳感器。 隔爆熱電偶應用通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量生產現場存在碳氫化合物等爆炸物的0℃～1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。特點：多種防爆形式，防爆性能好；壓簧式感溫元件，抗振性能好；測量范圍大；機械強度高，耐壓性能好；工作原理防爆熱電偶是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電孤和危險溫度的零部件都密封在接線盒內，當盒內發生爆炸時。

應用
　　工業用隔爆熱電偶是一種溫度傳感器，在化學工業自控系統中應用極廣，通過溫   型號命名
　　型號命名 　　度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀，對系統施行檢測、調節和控制。在化工廠，生產現場常伴有各種易燃、易爆等化學氣體、蒸汽，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電偶作溫度傳感器。

爆炸性混合物舉例
　　普通隔爆熱電偶、熱電阻概要 　　級以下，引燃溫度T4以上，含爆炸氣體場所的溫度測量。 　　鎧裝防爆熱電偶、熱電阻概要 　　保護管與測量元件為分離式結構，可快速更換測溫元件，進行不停機搶修。 　　保護管形式和材料多樣，可滿足高壓，高溫和強腐蝕介質的測溫需要。 　　采用鎧裝元件，耐壓、抗震，工作穩定可靠。 　　防爆標志dⅡBT4，iaⅡCT4，適用于Ⅱ級以下，引燃溫度T4以上，含爆炸性氣體場合的溫度測量。 　　防爆熱電偶的種類：K型防爆熱電偶、K型防爆耐磨熱電偶、E型防爆熱電偶、多點防爆熱電偶、多點防爆裝配熱電偶、多點防爆鎧裝熱電偶、防爆鎧裝熱電偶、防爆型熱電偶、防爆鎧裝熱電偶、防爆耐腐熱電偶等等。

　　類 別 引燃溫度（℃）與組別
T1 T2 T3 T4 T5 T6
級 T>450 450≥T>300 300≥T>200 200≥T>135 135≥T>100 100≥T>85
ⅡA 乙烷、丙烷、丙
酮、苯乙烯、甲
苯、苯、一
氧化碳、二甲
苯、乙酸  乙烷、乙醇、丙
烯、丁醇、乙酸
乙酯、丙醇、氯
乙烯  戌烷、已烷、癸
烷、庚烷、辛烷、汽油、環已烷  乙醛  　 亞硝酸乙酯
ⅡB 焦爐煤氣、環丙烷  環氧乙烷、乙烯、1，3丁二烯  硫化氫  　 　 　
ⅡC 水煤氣、氫  乙炔  　 　 二硫化碳
