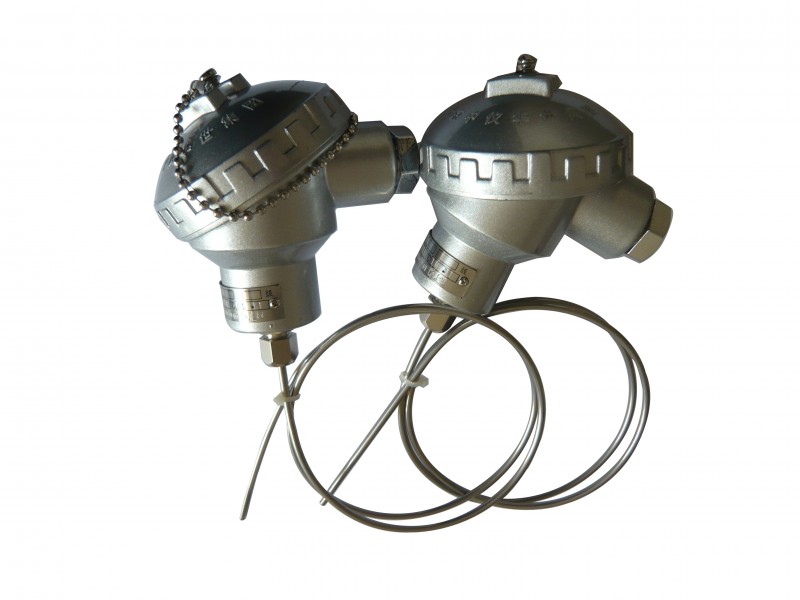

鎧裝熱電阻是一種溫度傳感器，利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。它比裝配式鉑電阻直徑小，易彎曲，適宜安裝在管道狹窄和要求快速反應、微型化等特殊場合。其可對-200~600℃溫度范圍內的氣體、液體介質和固體表面進行自動檢測，并且可直接用銅導線和二次儀表相連接使用，由于它具有良好的電輸出特性，可為顯示儀、記錄儀、調節器、掃描器、數據記錄儀以及電腦提供精確的輸入值。

工作原理

鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。鎧裝熱電阻是一種溫度傳感器，它比裝配式熱電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式熱電阻無法安裝的場合，WZPK系列鎧裝熱電阻采用引進熱電阻測溫元件，因此，具有精確、靈敏、熱響應時間快、質量穩定、使用壽命長等優點。

鎧裝熱電阻外保護套采有不銹鋼，內充滿高密度氧化物質絕緣體，因此，鎧裝熱電阻具有很強的抗污染性能和機械強度，適合安裝在環境惡劣的場合。

特點

鎧裝電阻外保護管采用不銹鋼，內充滿高密度氧化物質絕緣體，因此它具有很強的抗污染和優良的機械強度，適合安裝在環境惡劣的場合。鎧裝熱電阻通常由鎧裝鉑熱電阻感溫元件、安裝固定裝置和接線裝置等主要部件組成等熱響應時間少，減小動態誤差；直徑小，長度不受限制；

    測量精度高；

進口薄膜電阻元件，性能可靠穩定；

主要技術參數

鎧裝熱電阻技術參數

產品執行標準：

IEC751；

JB/T8623-1997；

JB/T8622-1997；

常溫絕緣電阻；

熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。

測量范圍

熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0）

分度號Pt100：A級R0=100±0.06Ω

B級R0=100±0.12Ω

R0/R100=1.3850

熱響應時間

在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50%，所需的時間，稱為熱響應時間。常溫絕緣電阻的實驗電壓可取直流10-100V任意值，環境溫度在15-35℃范圍內，相對溫度應不大于80%，通過鎧裝熱電阻隔的測量電流*大不超過5mA。

鎧裝熱電阻熱響應時間表

安裝與使用

熱電阻應避免安裝在爐旁或距加熱體太近之處，應盡量安裝在沒有震動或震動很小的地方，同時要便于施工和維護。安裝位置應盡可能保持垂直，但在有流速時則必須傾斜安裝。接線盒出孔應向下方。

熱電阻應按規定接線，一般采用三線制。連接導線應采用絕緣（*好是屏敞）銅線，其截面積應≥1.0平方毫米，導線的阻值應按顯示儀表的規定配準。

由熱惰性使熱電阻變化滯后溫度變化，為消除它的引起的誤差，應盡可能地減小熱電阻保護管外徑，適當增加熱電阻的插入深度使熱電阻受熱部位增加。

要經常檢查保護管狀況，發現氧化或變形應立即采取措施，要定期進行校驗。

如何選擇

根據測溫范圍選擇：500℃以上一般選擇熱電偶，500℃以下一般選擇熱電阻；

根據測量精度選擇：對精度要求較高選擇熱電阻，對精度要求不高選擇熱電偶；

根據測量范圍選擇：熱電偶所測量的一般指“點”溫，熱電阻所測量的一般指空間平均溫度；2線制熱電阻配線簡單，但要帶進引線電阻的附加誤差。因此不適用制造A級精度的熱電阻，且在使用時引線及導線都不宜過長。線制可以消除引線電阻的影響，測量精度高于2線制。作為過程檢測元件，其應用*廣。線制不僅可以消除引線電阻的影響，而且在連接導線阻值相同時，還可以消除該電阻的影響。在高精度測量時，要采用4線制。

區別

1）普通型熱電阻

從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。

2）鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ2--φ8mm，*小可達φmm。與普通型熱電阻相比，它有下列優點：①體積小，內部無空氣隙，熱慣性上，測量滯后?。?span style="font-family:Times New Roman">②機械性能好、耐振，抗沖擊；③能彎曲，便于安裝④使用壽命長。

3）端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。

4）隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引超爆炸。隔爆型熱電阻可用于Bla--B3c級區內具有爆炸危險場所的溫度測量。

5)防腐熱電阻采用PTFE防腐材質，作為整體保護套或兩節式套管，也可以直接在保護管上作該材質的防腐處理，分噴涂、燒結和套管密封三種形式。適用于在強堿的腐蝕性介質中進行測量，耐溫250℃，固定安裝形勢也可采用相同PTFE材質的固定螺紋、固定法蘭（接觸介面質面）或卡套螺紋等。配合PVC接線盒或316L接線盒可達到全防腐。多種安裝方式，多種直徑，任意選擇。

6）熱套式熱電阻火力發電機組配套的專用測溫儀表。電站中的一般測溫儀表可在本選型樣本的《通用類》內選擇。該產品的設計參考了美國EBASCO規范，并充分考慮了設計院和電站用戶的意見，采用國際流行的分離式保護管結構．彈性壓緊測量元件方式，增添了測溫上限達650℃的高溫鎧裝鉑電阻。

l、全部采用鎧裝元件，耐震抗壓，穩定性高，壽命長。

2、鎧裝元件與保護管底部為彈性壓緊結構，使熱響應時間縮短和抗震性進一步提高。

3、大空腔接線盒和新穎接線裝置，使接線更方便可靠。

4、熱電偶主體和保護管為分離式結構，可不停機快速更換測溫元件。

5、深盲孔加工的整體保護管，端部壁厚均勻，無焊接應力和晶介腐蝕隱患，故耐壓、耐沖擊、使用可靠、壽命長、可確保機組的安全運行。　6、整體拉伸的650℃高溫鎧裝鉑電阻元件，其耐震性和測溫上限可滿足大型機組高精度和高可靠的主蒸汽溫度

鎧裝熱電阻的結構決定的它的品質

作為*常用到的熱電阻之一，鎧裝熱電阻依靠自身穩定的性能，精確的測量范圍獲得了客戶的認可。鎧裝熱電阻的結構決定的她的品質，為了讓客戶更加了解鎧裝熱電阻，我在這里說一下它的結構。謝謝。

鎧裝熱電阻主體和保護管為分離式結構，可不停機快速更換測溫元件。深盲孔加工的整體保護管，端部壁厚均勻，無焊接應力和晶介腐蝕隱患，故耐壓、耐沖擊、使用可靠、壽命長、可確保機組的安全運行。整體拉伸的650℃高溫鎧裝鉑電阻元件，其耐震性和測溫上限可滿足大型機組高精度和高可靠的主蒸汽溫度

接線時，先將接線盒翻開，然后接線。接線的辦法普通有二線制和三線制兩種。三線制銜接的優點是，能夠防止雙金屬溫度計因銜接導線電阻值所惹起的顯現儀表的示值誤差。熱電阻與顯現儀表的銜接導線應采用絕緣銅線，不得運用熱電偶的補償導線。銅線的電阻值應按顯現儀表技術條件規則的數據選配，導線的電阻值可用直流均衡電橋來調整。不能把一個熱電阻與兩個顯現儀表并聯運用，只要雙支式熱電阻才能夠用來和兩個顯現儀表一同運用。

鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。鎧裝熱電阻是一種溫度傳感器，它比裝配式熱電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式熱電阻無法安裝的場合，WZPK系列鎧裝熱電阻采用引進熱電阻測溫元件，因此，具有精確、靈敏、熱響應時間快、質量穩定、使用壽命長等優點。鎧裝熱電阻外保護套采有不銹鋼，內充滿高密度氧化物質絕緣體，因此，鎧裝熱電阻具有很強的抗污染性能和機械強度，適合安裝在環境惡劣的場合。

*常用的一種溫度檢測器

是中低溫區*常用的一種溫度檢測器。它的主要特點是測量精度高，性能穩定。其中鉑熱電阻的測量精確度是*高的，它不僅廣泛應用于工業測溫，而且被制成標準的基準儀。熱電阻測溫是基于金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。熱電阻大都由純金屬材料制成，目前應用*多的是鉑和銅，此外，現在已開始采用甸、鎳、錳和銠等材料制造熱電阻。

鎧裝熱電阻的深盲孔加工的整體保護管，端部壁厚均勻，無焊接應力和晶介腐蝕隱患，故耐壓、耐沖擊、使用可靠、壽命長、可確保機組的安全運行。整體拉伸的650℃高溫鎧裝鉑電阻元件，其耐震性和測溫上限可滿足大型機組高精度和高可靠的主蒸汽溫度由金屬維護管、絕緣資料和電阻體三者組合經冷拔、旋銀加工而成。愷裝型熱電阻中的電阻體是用細鉑絲燒在鉑銠熱電偶陶瓷或玻瓏支架上制成，引線普通為鋼導線或銀導線.

鎧裝熱電阻飛形式分噴涂、燒結和套管密封三種形式。適用于在強堿的腐蝕性介質中進行測量，耐溫250℃，固定安裝形勢也可采用相同PTFE材質的固定螺紋、固定法蘭（接觸介面質面）或卡套螺紋等。配合PVC接線盒或316L接線盒可達到全防腐。多種安裝方式，多種直徑，任意選擇。

鎧裝熱電阻的6個使用步驟

正確的步驟使用鎧裝熱電阻可以獲得事半功倍的效果。下面就說一下正確的使用步驟。

1.感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。

2.大多數鎧裝熱電阻的敏感元件長度約為120mm，中選擇熱電阻的插人深度時，應該思索到熱電阻只能側量敏感元件左近范圍內被測介質的均勻沮度。

3.鎧裝熱電阻接線時，先將接線盒翻開，然后接線。接線的辦法普通有二線制和三線制兩種。三線制銜接的優點是，能夠防止雙金屬溫度計因銜接導線電阻值所惹起的顯現儀表的示值誤差。

4.熱電阻與顯現儀表的銜接導線應采用絕緣銅線，不得運用熱電偶的補償導線。銅線的電阻值應按顯現儀表技術條件規則的數據選配，普通為2一50，導線的電阻值可用直流均衡電橋來調整。

5.不能把一個熱電阻與兩個顯現儀表并聯運用，只要雙支式熱電阻才能夠用來和兩個顯現儀表一同運用。

6.隔爆型熱電阻隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引超爆炸。隔爆型熱電阻可用于路修理必然要改變電阻絲的長短而影響電阻值，為此更換新的電阻體為好，若采用焊接修理，焊后要校驗合格后才能使用。

使用注意事項

由金屬維護管、絕緣資料和電阻體三者組合經冷拔、旋銀加工而成。愷裝型熱電阻中的電阻體是用細鉑絲燒在鉑銠熱電偶陶瓷或 玻瓏支架上制成，引線普通為鋼導線或銀導線.

愷裝型熱電阻有如下特性:

(1)熱惰性小，反響疾速，如維護管直徑為婦2mm的普通鉑電阻，其時間常數為25s;而金屬套管直徑為扭.0mm的愷裝熱電阻，其時間常效僅為5 。左右。

(2)具有可彎曲性能，愷裝熱電阻除頭部外，可以作任愈方向的彎曲，因而它適用于構造較為復雜，狄小設備的溫度側Ao

(3)具有良好的耐振動、抗沖擊性能。<span style="letter-spacing: 0.4pt; font-size: 10.5pt; font-family: Arial; background-position: initial init
