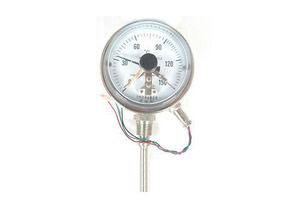

是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度。

技術資料

特點

現場顯示溫度，直觀方便；安全可靠，使用壽命長；

多種結構形式，可滿足不同要求。

無汞害，易讀數，堅固耐震。

保護管材為1Gr18Ni9Ti不銹鋼和鉬二鈦，承壓、防腐能力強。

抽芯式溫度計可不停機短時間維護或更換機芯。

一體式有軸向型、徑向型、萬向型等品種齊全，適應于各種現場安裝的需要。

   原理

耐震雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值，并且防止環境振動在雙金屬溫度計內部充裝硅油或者將雙金屬溫度計顯示部分與測量部分分離以達到耐震的效果。耐震雙金屬溫度計又分一體式耐震雙金屬溫度計和分離式雙金屬溫度計兩種。

   標準

JB/T8803-1998 GB3836-83

其他參數

標度盤公稱直徑：60 100 150

精度等級：（1.0），1.5

熱響應時間：≤40S

防護等級：IP55

角度調整誤差：角度調整誤差應不超過其量程的1.0%

回差：耐震雙金屬溫度計回差應不大于基本誤差限的絕對值

重復性：耐震雙金屬溫度計重復性極限范圍應不大于基本誤差限絕對值的1/2

   使用

耐震雙金屬溫度計在安裝后一定要將表盤外圈*上面的橡膠堵頭用剪刀剪開，以利于表腔內與外界聯通，利于雙金屬溫度計的指針動作靈敏，測量準確。

   環境

   參數

型號公稱直徑

D（mm）測量范圍

℃分格值

℃插入長度

L（mm）保護管直徑

d（mm）安裝螺紋

mmWSS-3□□Z600-50

0-100

0-150

0-200

0-300

0-400

0-5001

2

2

5

5

10

1075;100;

150;200;

250;300;

400;5006M16×1.5WSSN-3□□WSS-4□□Z

WSSX-4□□Z10010M27×2WSSN-4□□WSSXN-4□□WSS-5□□Z150WSSN-5□□　

   耐震雙金屬溫度計外形尺寸

型號外形尺寸mmDHLL1L2L3MWSS-30□60/75;100;

150;200；

250;300；

400；500；6212　16×1.5WSS-31□4660WSS-32□4455WSS-40□100/721627×2WSS-41□4694WSS-42□4482WSS-48□5864WSS-50□150/7216WSS-51□46112WSS-52□4482WSS-58□5864
