應用行業

廣泛應用于電力、郵電、石化、煤炭、冶金、鐵道、市政、智能大廈等行業、部門的電氣裝置、自動控制以及高度系統。

技術資料

概述

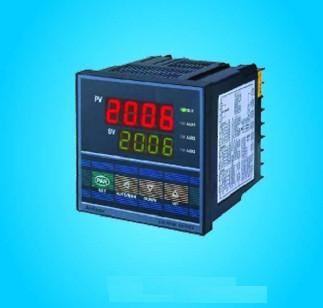

LU-902M位式調節儀在LU-602位式調節儀的基礎上，通過采用模塊化結構、EMI抑制等多種技術進一步提高儀表的抗干擾能力及整體性能。
LU-902M位式調節儀同時適配各種熱電偶、熱電阻、標準電流及標準電壓輸入信號。儀表具有光電隔離的主繼電器輸出及報警繼電器輸出，具有二位式、三位式控制方式。報警可任意設定為上限報警、下限報警、正偏差報警或無報警，在溫度控制場合，報警輸出常用來作為輔助致冷輸出。
儀表采用WATCHDOG電路，軟件采用了冗余、陷阱、數字濾波等技術。整機具有很高的可靠性，可工作于惡劣的環境。

主要技術指標：

基本誤差：±（0.2%F.S±1）個字
分辯力：1、0.1
顯示：雙四位LED數碼管
輸入規格：
K、S、B、T、E、J、Wre325、N、R
Pt100、Cu50、Cu100
0-10mA、4-20mA
0-5V、1-5V
特殊輸入:R、WRe526、mV、其它
輸出模塊規格：
J1：繼電器輸出（阻性250VAC/3A常開+常閉）
J2：繼電器輸出（阻性250VAC/0.8A常開）
T：固態繼電器觸發輸出（12V/40mA）
V1：CV12V/50mA饋電模塊
V2：DC24V/50 mA饋電模塊
V3：DC5 V/50 mA饋電模塊
R：RS232通訊模塊
S：RS485通訊模塊
熱電偶冷端補償誤差：±1°C
斷偶或超量程：顯示符號Sb
采樣周期：0.5秒
電源電壓：85~264VAC
功耗：4W

外形及開口尺寸(寬×高×深) 單位：mm

A型：96×96×105 開口：92×92
B型：48×96×105 開口：45×92
C型：96×48×105 開口：92×45
D型：160×80×105 開口：152×76
E型：80×160×105 開口：76×152
F型：72×72×105 開口：68×68
G型：48×48×100 開口：44×44
