技術資料

一、概述

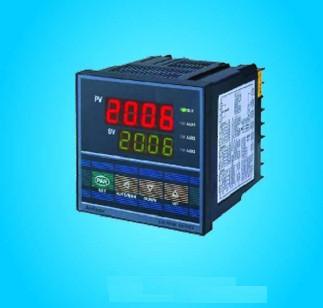

LU-960H智能程序調節儀是在LU-960M智能程序調節儀的基礎上增加分段限幅功能而設計，每段程序除了可設定運行時間及設定值外，還可設定該段的*大輸出值（即限幅功能），可設定140段程序控制曲線。通過采用模塊化結構及EMI抑制等多種技術進一步提高產品的抗干擾能力及整機性能，結合模糊PID**的控制方式，使儀表在功能和性能上都日臻完美。　　
LU-960H智能程序調節儀同時適配各種熱電偶、熱電阻及標準輸入信號，具有多種輸出方式和控制方式，可設定五段至一百四十段程序控制曲線，適用于需要進行高精度多段曲線程序升/降溫控制的系統。　　
LU-960H智能程序調節儀采用模糊理論與傳統PID控制相結合的控制方式，使控制過程具有響應快、超調小、精度高的特點。具有位式控制、手動/自動無擾動切換及自整定功能。采用雙四位LED數碼顯示，可同時顯示測量值設定值及運行時間 。硬件采用WATCHDOG電路，軟件采用冗余與陷阱等多種抗干擾技術。具有兩路可編程控制事件輸出。
LU-960H智能程序調節儀廣泛應用于化工、陶瓷輕工、冶金、石化、熱處理等行業的溫度、流量、壓力、液位等的自動控制系統。

二、主要技術指標

基本誤差：±（0.2%F.S±1）個字
分辯力：1、0.1
顯示：雙四位LED數碼管+光柆顯示
輸入規格：
K、S、B、T、E、J、Wre325、N
Pt100、Cu50、Cu100
0-10mA、4-20 mA、0-5V、1-5V
特殊輸入:R、Wre526、mV、其它

輸出模塊規格：
J1：繼電器輸出（阻性250VAC/3A常開+常閉）
J2：繼電器輸出（阻性250VAC/0.8A常開）
T：固態繼電器觸發輸出（12V/40mA）
T1：單路可控硅過零觸發輸出
T2：兩路可控硅過零觸發輸出
I1：電流變送輸出（為0 -10mA/4-20mA）
I2：電流變送輸出（為0 -10mA/4-20mA）
V1：DC12V/50mA饋電模塊
V2：DC24V/50 mA饋電模塊
V3：DC5 V/50 mA饋電模塊
V5：控制/變送電壓輸出
R：RS232通訊模塊
S：RS485通訊模塊
C1：單相可控硅移相觸發
C3：三相三線可控硅移相觸發
C4：三相四線可控硅移相觸發
五至一百四十段控制曲線
熱電偶冷端補償誤差：±1°C
斷偶或超量程：顯示符號Sb
采樣周期：0.5秒
電源電壓：85~264VAC
功耗：4W 　　

另：儀表可配接直流24V供電，選型時在型號后加“-24V”，如Lu-906KAJ1J101-24V,但G型無直流24V供電。

三、外形及開口尺寸(寬×高×深) 單位：mm

A型：96×96×105 開口：92×92
B型：48×96×105 開口：45×92
C型：96×48×105 開口：92×45
D型：160×80×105 開口：152×76
E型：80×160×105 開口：76×152
F型：72×72×105 開口：68×68
G型：48×48×100 開口：44×44
