技術資料

智能型雷達物位計

1． 產品概述

1.1 簡介
ZYHS系列傳感器是**的雷達式物位測量儀表，測量距離*大35米,可以用于存儲罐、中間緩沖罐或過程容器的物位測量，   輸出4…20mA模擬信號。

1.2 應用
● 采用**的非接觸式測量
● 采用極其穩定的材料制造
● 測量液體、固體介質的物位
● 可以測量所有介電常數＞1.8的介質
● 測量范圍0…20m(可以擴展到35米)
● 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
● 4…20mA輸出或數字型信號輸出
● 分辨率1mm
● 不受噪音、蒸汽、粉塵、真空等工況影響
● 不受介質密度、粘稠度和溫度的變化的影響
● 過程壓力可達40bar
● 過程溫度可達250℃

1.3測量原理
高頻微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。
    即使工況比較復雜的情況下，存在虛假回波，用*新的微處理技術和調試軟件也可以準確的識別出物位的回波。

1.4 輸入
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：          D=C×T/2    （其中C為光速）
因空罐的距離E已知，則物位L為：   L=E-D

1.5 輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

2. 儀表介紹
ZYHS系列智能雷達物位儀表
應        用 ：過程條件簡單，腐蝕性的液體、漿料、固體比如：污水儲罐，酸堿儲罐，漿料儲罐，固體顆粒，小型儲油罐
測量范圍  ：20米
過程連接    ：G11/2螺紋或11/2NPT
介質溫度 ：-40-120℃
過程壓力 ：-1.0-3bar
重復性 ：± 2mm
精度 ：< 0.1%
頻率范圍 ：6.8GHz
防爆/防護等級 ：Exia II CT6/IP67
信 號 輸 出 ：4…20mA/HART(兩線)

應        用 ：存儲或過程容器腐蝕性的液體、漿料、固體
比如：水液儲罐,酸堿儲罐,漿料儲罐,固體顆粒,小型儲油罐
測量范圍  ：20米
過程連接    ：法蘭
介質溫度 ：-40-150℃
過程壓力 ：-1.0-20bar
重復性 ：± 2mm
精度 ：< 0.1%
頻率范圍 ：                                                   6.8GHz
防爆/防護等級 ：Exia II CT6/IP67
信 號 輸 出 : 4…20mA/HART(兩線)

應        用 ：適應各種存儲容器或過程計量環境，液體、漿料、固體，比如：原油、輕油儲罐,原煤、粉煤倉位,揮發性液體儲罐,焦碳料位,漿料儲罐,固體顆粒
測量范圍  ：35米
過程連接    ：法蘭
過程溫度 ：-40-250℃
過程壓力 ：-1.0-40bar
重復性 ：± 2mm
精度 ：< 0.1%
頻率范圍 ：6.8GHz
防爆/防護等級 ：Exia II CT6/IP67
信 號 輸 出 ：4…20mA/HART(兩線)

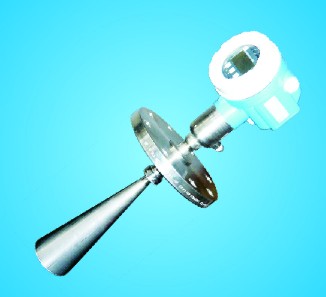

ZYHS83
  3. 安裝指南
3.1  安裝位置說明
●   建議距離（1）罐體內壁至安裝短管的外壁應大于罐直徑的1/6；
●   離罐壁*小距離為300mm；
●   不能安裝在入料口的上方（4）。
●   不能安裝在中心位置（3），如果安裝在中央，會產生多重虛假回波，干擾回波會導致信號丟失。
●   如果不能保持儀表與罐壁的距離，罐壁上的介質會黏附造成虛假回波，在調試儀表的時候應該進行虛假回波存儲。

3.2  罐內安裝
●  在信號波束內，應避免有如下安裝物（1）：例如限位開關，溫度傳感器等。
●   對稱裝置（2），如真空環，加熱線圈，擋板等等。
●   如果罐內有（1）（2）干涉物件，應采用導波管進行測量。
3.3 *佳安裝選擇
●   天線尺寸：天線越大，波束角越小，干擾回波將越弱。
●  天線調整：將天線調整到*佳測量位置。
●   導波管：導波管用來避免干擾回波。


3.4  ZYHS81、ZYHS82的罐內安裝
   3.4.1  標準安裝
●   雷達天線不可向罐壁傾斜。
●   為了使溫度影響*小化，在對接法蘭的連接處必須使用彈簧墊圈。
●   桿式天線的雷達波發射處必須伸出安裝短管。
●   垂直放置桿式天線，不要讓雷達束指向罐壁。


3.4.2 ZYHS81系列典型安裝
● PTFE(聚四氟乙烯)的棒式天線特別適于測量腐蝕性的介質，如酸和堿。食品行業的無菌容器需要不起反應，且安裝尺寸小的儀表，PTFE棒式天線不但不會起任何反應，而且所需的容器開孔很小，只有50mm或G11/2A螺紋開孔。

安裝在G11/2A接管上螺紋連接的棒式天線
●  如果測量液體，棒式天線可以直接安裝在容器    開孔上，開孔尺寸為：G11/2A、DN50…DN150,接管長度不能超過150mm(如果使用較長的天線，接管不能超過250mm),注意：PTFE棒式天線的機械承載能力有限，如果受到彎曲的力，會變形或折斷

安裝在G11/2A螺紋上的棒式天線
3.5 ZYHS83的罐內安裝
3.5.1 標準安裝
●  喇叭天線必須延伸出安裝短管，
否則應使用天線延伸管。
●  喇叭天線必須調整至垂直，
不要讓雷達束指向罐壁
3.5.2  安裝短管較長時使用天線延伸管
●  當喇叭長度小于安裝短管長度時，應使用天線延伸管。
●  如果喇叭口直徑大于安裝短管的直徑，包括延伸管在內的天線需要從容器里
面安裝，并將儀表抬高。選擇延伸管使儀表至少抬高100mm。


應        用  ：適應各種存儲容器或過程計量環境，液體、漿料、固體，比如：原油、輕油儲罐,原煤、粉煤倉位,揮發性液體儲罐,焦碳料位,漿料儲罐,固體顆粒
測量范圍  ：35米
過程連接    ：法蘭
過程溫度  ：-40-250℃
過程壓力  ：-1.0-40bar
重復性  ：± 2mm
精度  ：< 0.1%
頻率范圍  ：6.8GHz
防爆/防護等級  ：Exia IIC T6/IP67
信 號 輸 出  ：4…20mA/HART(兩線)
